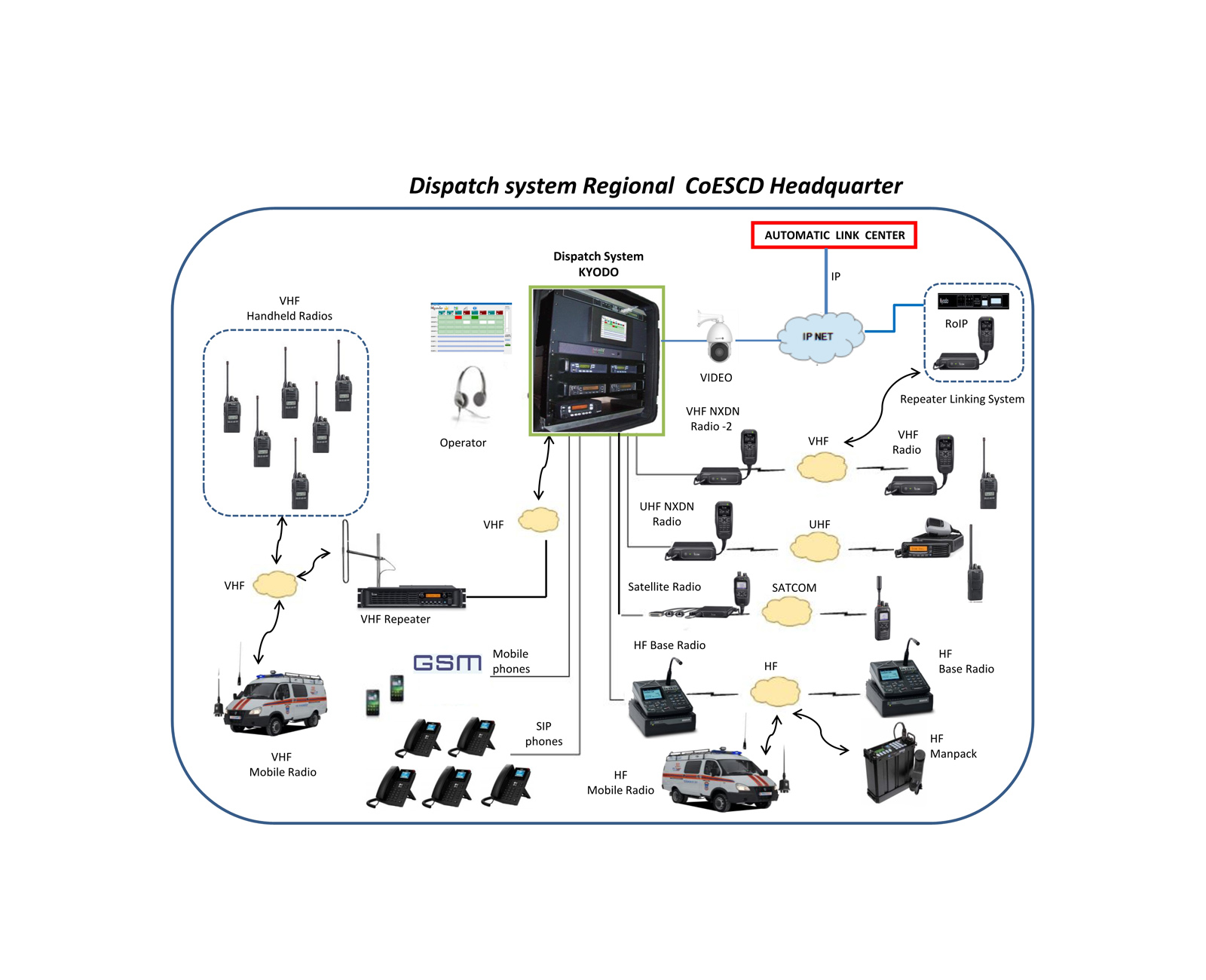

Диспетчерские системы
В настоящее время одним из самых главных вопросов в построении сетей связи уделяется построению гибких систем, позволяющих проводить эффективные мероприятия, объединяющих все средства коммуникации. В организациях давно возник вопрос построения диспетчерских центров.
Совместимость с системами различных ведомств
Персоналу, использующему развёртываемые системы связи, очень часто приходится взаимодействовать с другими ведомствами. Используя уже имеющееся коммуникационное оборудование в сочетании с набором данной системы, его пользователи имеют возможность легко и быстро создать автоматизированный командный пункт, мгновенно наладить связь и начать взаимодействовать с другими подразделениями.
Быстрое Развертывание
Представляя собой совместимое с другими системами коммуникационное решение, облегчённый, переносной системой сочетает в себе самые разнообразные технологии, включая оборудование сотовой и радио связи, IP и аналоговой телефонии. Благодаря быстрому развёртыванию в полевых условиях, пользователи могут использовать все преимущества автоматической маршрутизации, коммутации и конференцсвязи с несколькими ведомствами посредством одного командного центра.
СИСТЕМА РАДИОСВЯЗИ KY880
Система предназначена для управления и межведомственного
интегрирования сетей радиосвязи.
KY880 это набор программных и аппаратных средств в составе
1) Портативный ударо- и влагозащищенный компьютер под управлением операционной системы Windows.
Варианты:
— встроенный индустриальный компьютер с Touch Screen
— компьютер планшетного типа повышенной прочности с Touch Screen
— внешний Tough Book
2) Консоль оператора
— либо настольный микрофон и наушники
— либо наушники с гарнитурой и кнопкой PTT
3) Контроллер системы на 8 портов
Порты делятся на 6 радио E&M и 2 телефонных 2х-проводных. Если
в системе нет внешних телефонных соединений, то возможно
использование до 8 E&M портов.
Уровни сигналов настраиваются программно.
Интерфейс управления — последовательный, RS232
Возможно подключение различных типов радиостанций. Рекомендуется подключение мобильных радиостанций ICOM, KENWOOD для VHF и CODAN для HF SSB.
В состава системы включены интерфейсы для подключения других типов радиостанций.
Дополнительно возможно применение контроллера KY980ROIP для удаленного соединения с радиостанцией через Интернет или локальную IP сеть.
Контроллер KY980ROIP имеет встроенный SIP клиент, что позволяет использовать его также для соединения с VOIP сервером на базе SIP телефонии.
СПЕЦИФИКАЦИЯ KY880
| Количество портов Порты 1 и 2 кофигурируются для использования с 2-х проводным интерфейсом PSTN | : | 8 |
| Интерфейс портов | : | E&M |
| Настройка уровней сигналов | : | Программная |
| Полоса аудио частот | : | 350 — 3700 Гц |
| Изоляция между каналами | : | Лучше чем -60 дб |
| Дополнительные сигналы управления | : | DTMF |
| Функциональный дисплей контроллера | : | LCD, 2 х 16 символов |
| Интерфейс управления | : | Последовательный, RS232 |
| Подключение консоли оператора | : | RJ45, передняя панель |
| Система питания | : | AC 220 V 50 Hz или DC 13.8 VDC |
| Опции Контроллеры автоматического переключения на аккумуляторные батареи при отключении основного питания Контроллеры заряда от солнечных панелей ROIP Gateway / SIP Gateway KY980ROIP | ||

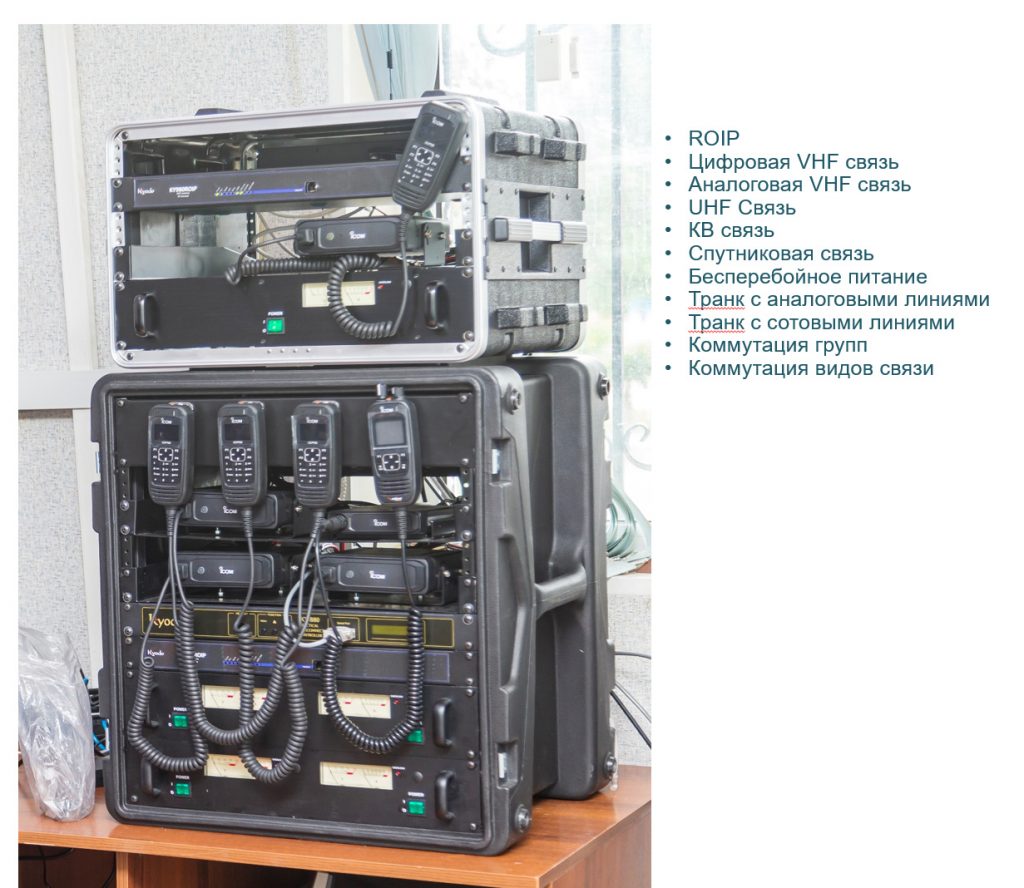

| Варианты конфигурации Базовый, в 19-дюймовой стойке высотой 16U, два встроенный источника питания постоянного тока Input 220VAC, Out 13.8 VDC, 28A – 4 выхода. Рассчитан на применение в пунктах управления Мобильный, в композитном корпусе, высотой 12U, рассчитан для установки в мобильных пунктах управления, внешенее питание 13.8 вольта постоянного тока. |
